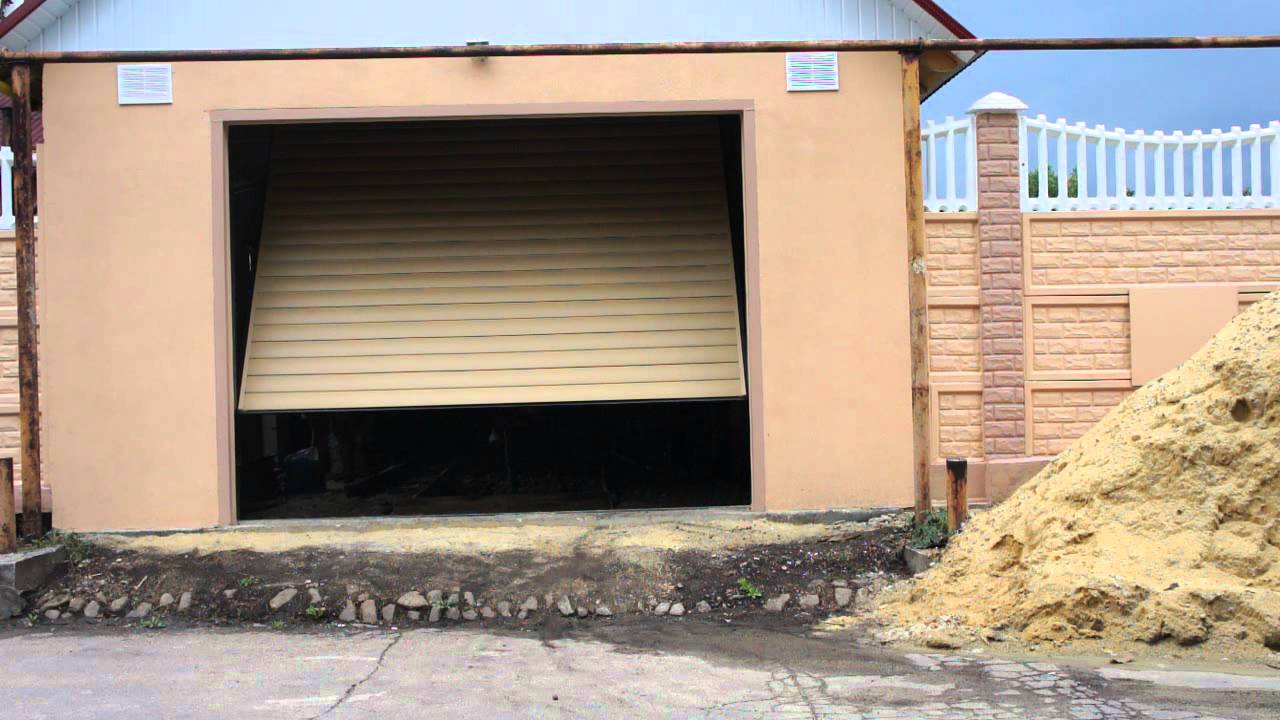

Как своими руками сделать подъемные гаражные воротаЕсли вы хотите надежно защитить авто, предлагаем вам сделать подъемные ворота в гараж своими руками. Их устройство предъявляет минимальные требования к территории, а для работы можно использовать практически любые материалы. Узнаем, как сделать подъемно поворотные ворота на гараж своими руками, какие плюсы и минусы имеет такая система, какие размеры могут иметь самодельные ворота для гаража подъемные.





Содержание

Что представляют собой подъемно поворотные ворота для гаража своими руками

Подобная система состоит из рамы, заполнителя и направляющих, которые приподнимают раму, заставляя ее переходить из вертикального положения в горизонтальное. Фиксация и движение створки может осуществляться при ворота помощи двух механизмов. Шарнирный является наиболее простым и распространенным. Он обеспечивает плавное движение рамы и предотвращает ее блокировку. Для массивных установок рекомендуется использовать механизм с лебедкой и противовесом. Трос пропускается через лебедку и одним краем цепляется к нижней части рамы, а на второй крепится груз, который по весу превышает показатель рамы. Такой способ позволяет отказаться от пружин, которые не способны выдержать большую массу щита. Но использование противовеса является небезопасным, так как трос может порваться или соскочить, и при падении груз может повредить строение или инвентарь в нем.

Преимущества и недостатки

Перед тем как сделать подъемные ворота в гараж своими руками, рассмотрим, какими плюсами и минусами обладает такая система.

Преимущества:

  • не требует наличия свободного места как на подъезде к помещению, так и внутри него для свободного открывания створки;
  • для заполнения рамы подойдет практически любой материал;
  • можно утеплить створку при помощи пенопласта, пенополистирола или минеральной ваты;
  • могут быть оборудованы автоматическим приводом.

Недостатки:

  • подходят только для прямоугольных проемов;
  • если для фиксации используется пружина, не допускается превышение ее грузоподъемности;
  • в открытом состоянии уменьшает высоту проема;
  • при несоблюдении технологии между створкой и каркасом образуются зазоры, которые служат источником проникновения влаги, холода и мусора.

Составляем чертежи своими руками

Перед началом сборки стоит правильно определить как размеры проема, так и параметры самой установки. Для этого нам нужно взять за основу параметры вашего авто. Также рекомендуем проводить вычисления с учетом перспективы покупки более габаритного автомобиля, чтобы потом не пришлось переделывать конструкцию и проем под нее. Возьмем для примера расчет для легкового авто. К его ширине необходимо прибавить от 15 до 50 см с каждой стороны. Это расстояние необходимо для свободного заезда авто. К высоте прибавим от 30 до 50 см в зависимости от возможностей вашей постройки. Также учтите, что от угла строения до начала балок должно быть не менее 1,2 м для обеспечения устойчивости. Также притолока должна иметь достаточный размер и мощность, чтобы выдержать динамическую нагрузку и массу открытой створки. Итак, стандартные размеры для гаража составят 2,1 м в ширину и 1,8 м в высоту. Если вы являетесь владельцем более габаритного авто, то минимальные размеры будут следующими: ширина 2,5-3 м, высота 2,5 метра.

Минимальное расстояние между потолком и верхней балкой каркаса должно быть не менее 40 см.

Если у вас постройка рассчитана на два автомобиля, то для нее также возможно устройство подъемных ворот для гаража. Но учитывайте, если вы собираетесь делать один проем для обеих машин, стоит установить механизм на основе противовеса, так как створка получится очень массивной. В другом случае вы можете установить две конструкции, каждая из которых будет предназначена для отдельного авто. Для определения параметров на одинарный заезд стоит приведенные выше цифры умножить на 2. Для двойного заезда стоит сделать дополнительную прибавку в 0,3-0,5 метра на расстояние между рамами. Также учитывайте, что ширина и высота проема не равна размерам въезда. После установки рамы этот параметр уменьшается на ее ширину и толщину уплотнителя.

После того как вы составили чертеж изготовления на самодельные подъемные ворота для гаража, можно приступать к выбору материалов и сборке.

Выбор материалов

Для изготовления каркаса вам понадобятся два деревянных бруса сечением 12х8 и один 10х10 для потолочной балки, металлические штыри для крепления каркаса в проеме, уголки для рамы 3,5х3,5х4 и 4х4х0,4 для направляющих, пружина 3 см в диаметре, металлический прут. Полотно для заполнения рамы может быть изготовлено из различных материалов. Это могут быть доски, скрепленные в цельный лист и обитые листовым железом, вы можете использовать цельный лист металла и заполнить его утеплителем, также можно выбрать сэндвич-панели или выполнить конструкции в гараж подъемные своими руками из профиля.

Если использовать для скрепления элементов сварку, то вы уменьшите количество отверстий в каркасе и повысите его прочность, но в случае необходимости ремонта вам придется вырезать поврежденный элемент, поэтому в некоторых элементах целесообразно использовать крепление на болтах.

Делаем поднимающиеся ворота для гаража

Возьмите за основу сделанные своими руками чертежи на подъёмно поворотные ворота в гараж и порежьте все материалы по указанным размерам. После этого можно приступать к монтажу каркаса. В проем устанавливаются деревянные брусья, нижняя балка углубляется в пол на глубину в 2-3 см. Деревянный каркас крепится при помощи металлических штырей. Далее нужно собрать створку. Для этого из уголка сваривается рама. При сборке следите за соблюдением вертикальных и горизонтальных плоскостей, так как при малейшем отклонении на этом участке образуется зазор, который будет сложно скрыть даже при помощи уплотнителя.

Далее готовите полотно для створки. Если вы выбрали доски, то их крепят при помощи саморезов к каркасу из уголка. Далее можно проложить слой утеплителя, закрепить каркас из деревянных брусьев и сделать обшивку из листового железа. После того как створка готова, собирается опорный механизм. В стальном уголке проделывается три отверстия по 10 мм в диаметре для крепления кронштейна с одной стороны и два отверстия для крепления всей системы к каркасу. Пружину соединяют с кронштейном.

Читайте также: Изготовление самодельных гаражных замков с секретом.

Далее готовится шарнирный механизм. Для этого возьмите уголок и проделайте в нем отверстие 8,5 мм. Далее его приваривают между центром паза и одним из ребер рамы. После этого закрепите пластину на рычаг. Направляющие готовятся из двух уголков, которые сваривают между собой. С одной стороны направляющая приваривается к пластине, с другой крепится к швеллеру и с его помощью к раме. После завершения сборки покрасьте конструкцию.
